食品車間的風淋室除塵設備主要有兩種

食品車間的風淋室除塵設備主要有兩種

[0001] 技術領域

[0002] 本實用新型屬于裝備制造領域，涉及一種食品車間的風淋室除塵設備。

[0003] 背景技術

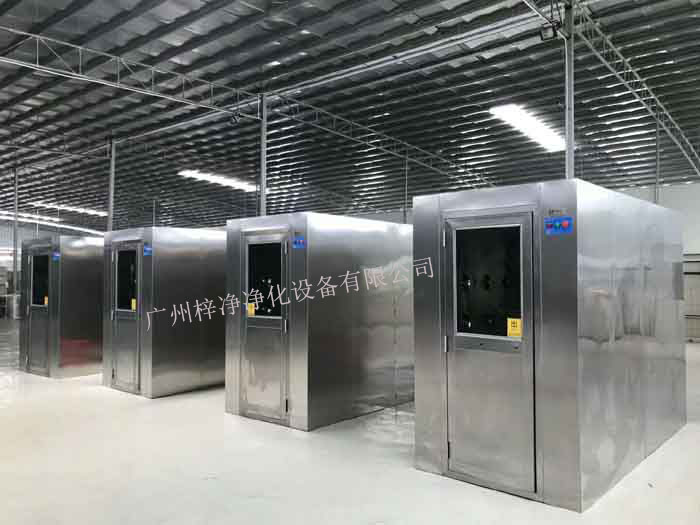

[0004] 風淋室是一種通用性較強的局部凈化設備，安裝于潔凈室和非潔凈室之間，廣泛應用于醫藥、食品、電子等行業。當人或貨物要進入潔凈區時需要經風淋室吹淋，其吹出的潔凈空氣可以去除人與貨物所攜帶的塵埃，能有效阻斷或減少塵源進入潔凈區。

[0005] 現有的食品車間風淋室的空氣凈化單元結構設計主要有兩種，一種是風機直接引受污染空氣進正壓區，經過濾器過濾后再通過空氣噴嘴排出；另一種是受污染空氣前先經過一個初級過濾器凈化后再經風機引入到正壓區，再經過二級過濾器過濾后通過空氣噴嘴排出。第一種結構中，風機直接吸入受污染的空氣，長時間運行后，風機容易出現故障并且需要定期清潔，因此，需要對風機所在的區域進行拆除，增加了維護保養工時。第二種結構中，由于初級過濾器只能去除≥5μm的塵埃粒子，后續的空氣凈化還是需要經過正壓區的二級過濾器凈化，因此仍然有不少污染空氣會污染到風機，無法免除風機的維修保養工作，另外初級過濾器和二級過濾器分布在兩個不同的區間，更換濾芯時也增加了難度，需要對兩個位置分別拆除更換，也提高了風淋室制造時的要求。

[0006] 實用新型內容

[0007] 根據以上現有技術的不足，本實用新型提供一種風淋室，在負壓區就將受污染空氣徹底凈化，避免受污染空氣對風機的影響。

[0008] 本實用新型所述的一種風淋室，包括腔室以及腔室兩側的空氣凈化單元，其特征在于，每個所述的空氣凈化單元由中上部的正壓區和位于下部的負壓區組成，所述的正壓區與負壓區通過橫向設置的隔板相獨立；所述的負壓區內設置有引風口、一級過濾器、二級過濾器和風機，所述的引風口與腔室相連通，所述的一級過濾器和二級過濾器依次設置于引風口和風機之間，所述的風機的排風口穿出隔板位于正壓區內，所述的正壓區與腔室之間設置有若干個空氣噴嘴。

[0009] 相比于傳統的風淋室，本實用新型將一級過濾器和二級過濾器全部放置于負壓區內，使流入的受污染空氣先經過凈化后再通過風機引入到正壓區內，一方面使得風機不會受到污染，減少了風機的維修工時，另一方面，正壓區內除空氣噴嘴外不再放置其它組件且不會有受污染空氣流入，因此，正壓區可以設計成封閉式結構，不需要進行拆裝維修養護等工作。

[0010] 其中，優選方案如下：

[0011] 所述的正壓區的投影面積小于負壓區的投影面積。由于正壓區不再放置過濾器等設備組件，因此可以減小正壓區的空間，即減小凈化后空氣的通道直徑，在壓力保持不變的情況下，有效增大凈化空氣噴出的流速，加強了吹淋的效果。

[0012] 所述的正壓區的投影面積大于風機的排風口截面積且小于風機所在區域的投影面積。

[0013] 所述的一級過濾器選用初效過濾器或者中效過濾器。初效過濾器能夠去除≥5μm的塵埃粒子，中效過濾器能夠去除≥1.0μm的塵埃粒子。所述的二級過濾器選用高效過濾器或者超高效過濾器。高效過濾器能夠去除≥0.3μm的塵埃粒子，超高效過濾器能夠去除≥0.1μm的塵埃粒子。因此，一級過濾器和二級過濾器合用能夠徹底凈化受污染的空氣。

[0014] 所述的空氣噴嘴呈豎向矩形分布。

[0015] 本實用新型所具有的有益效果是：(1)在負壓區就將受污染空氣徹底凈化，避免受污染空氣對風機的影響，減少了風機的維修工時；(2)正壓區內除空氣噴嘴外不再放置其它組件且不會有受污染空氣流入，因此，正壓區可以設計成封閉式結構，不需要進行拆裝維修養護等工作，定期維修養護時只需要對負壓區內的設備組件進行即可；(3)由于正壓區不再放置過濾器等設備組件，因此可以減小正壓區的空間，即減小凈化后空氣的通道直徑，在壓力保持不變的情況下，有效增大凈化空氣噴出的流速，加強了吹淋的效果。

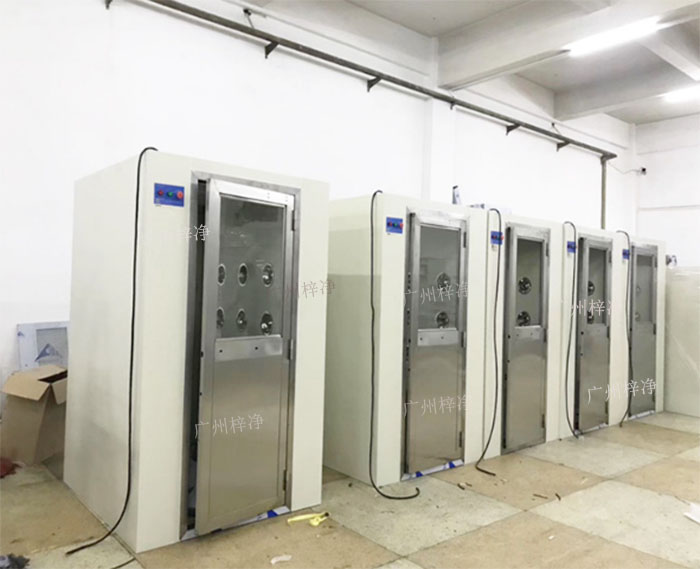

推薦閱讀：風淋室標準規格尺寸 自動門風淋室  快速卷簾門風淋室  可定做非標準風淋室

[0016] 附圖說明

[0017] 圖1為本實用新型的結構示意圖；

[0018] 圖2為本實用新型的工作原理圖；

[0019] 圖中：1、腔室 2、空氣凈化單元 3、正壓區 4、負壓區 5、隔板 6、引風口 7、一級過濾器 8、二級過濾器 9、風機 10、排風口 11、空氣噴嘴。

[0020] 具體實施方式

[0021] 以下結合實施例和附圖對本實用新型做進一步描述。

[0022] 實施例1：

[0023] 如圖1和圖2所示，一種風淋室，包括腔室1以及腔室1兩側的空氣凈化單元2，每個所述的空氣凈化單元2由中上部的正壓區3和位于下部的負壓區4組成，所述的正壓區3與負壓區4通過橫向設置的隔板5相獨立；所述的負壓區4內設置有引風口6、一級過濾器7、二級過濾器8和風機9，所述的引風口6與腔室1相連通，所述的一級過濾器7和二級過濾器8依次設置于引風口6和風機8之間，所述的風機8的排風口10穿出隔板5位于正壓區3內，所述的正壓區3與腔室1之間設置有若干個空氣噴嘴11。

[0024] 相比于傳統的風淋室，本實施例將一級過濾器7和二級過濾器8全部放置于負壓區4內，使流入的受污染空氣先經過凈化后再通過風機9引入到正壓區3內，一方面使得風機9不會受到污染，減少了風機9的維修工時，另一方面，正壓區3內除空氣噴嘴11外不再放置其它組件且不會有受污染空氣流入，因此，正壓區3可以設計成封閉式結構，不需要進行拆裝維修養護等工作。

[0025] 所述的正壓區3的投影面積小于負壓區4的投影面積。由于正壓區3不再放置過濾器等設備組件，因此可以減小正壓區3的空間，即減小凈化后空氣的通道直徑，在壓力保持不變的情況下，有效增大凈化空氣噴出的流速，加強了吹淋的效果。

[0026] 所述的正壓區3的投影面積大于風機9的排風口10截面積且小于風機9所在區域的投影面積。

[0027] 所述的一級過濾器7選用初效過濾器。初效過濾器能夠去除≥5μm的塵埃粒子。所述的二級過濾器8選用高效過濾器。高效過濾器能夠去除≥0.3μm的塵埃粒子。因此，一級過濾器7和二級過濾器8合用能夠徹底凈化受污染的空氣。

[0028] 所述的空氣噴嘴呈豎向矩形分布。
