DOP高效送風口(層流傳遞窗)風淋室三種產品的效果

DOP高效送風口(層流傳遞窗)風淋室三種產品的效果:

DOP高效送風口簡稱液槽式高效送風口，解決了因送風口中成框與高效過濾器安裝密封等問題，導致過高效過濾器邊框外漏風的難題，并對已完工的凈化工程在高效過濾器(送風口)泄漏檢測不合格的情況下，可更換本司研制的無泄漏型高效過濾器進行改裝不需更換原有送風口等其他配件。推薦閱讀：DOP液槽式高效送風口  可更換式一體化高效送風口

DOP高效送風口特點：

1、DOP高效送風口箱體風閥(聯體型)冷軋鋼板或者不銹鋼制作、表面靜電噴塑，采用插板式吊裝定位，不需吊桿調節花蘭等吊裝配件。

2、DOP高效送風口散流板為鋁板滿孔表面靜電噴塑。

3、DOP高效送風口過濾器為無泄漏型無隔板高效過濾器，H14-U15(過濾效率0.3um99.995%，h14dop檢側)。外框為鋁型材，濾芯為HV超細玻璃纖維紙。

4、DOP高效送風口軟接采用單面涂層凡布縫制，長度200。

DOP高效送風口使用場合：

高效過濾器(HEPA)一般是指對粒徑大于等于0.3um粒子的捕集效率在99.99％以上的過濾器，通常作為制藥企業潔凈車間的末端過濾裝置，用以提供潔凈的空氣。潔凈室是否能達到和保持設計的潔凈級別在一定程度上與高效過濾器的性能及其安裝有關。因此對潔凈車間的高效過濾器進行檢漏測試，確保其符合要求，是保證車間潔凈環境的重要手段之一。FDA在無菌藥品生產指南中也指出在高效過濾器安裝后應進行檢漏測試，以檢查過濾器密封墊、框架及過濾器濾材等處的密封性，對于無菌制劑生產車間應定期進行高效過濾器的檢漏試驗。

附DOP檢測說明：

DOP檢漏法檢測方法

確定高效過濾器本身及其安裝是否有明顯的滲漏，必須在現場對以下幾處進行測試：過濾器的濾材；過濾器的濾材與其框架內部的連接；過濾器框架的密封墊和過濾器組支撐框架之間；支撐框架和墻壁或頂棚之間。

DOP檢漏的材料、儀器有：塵源(PAO溶劑)、TDA-6C氣溶膠發生器、氣溶膠光度計。

我公司使用的氣溶膠發生器為ATI TDA-6C.手持式Laskin噴嘴型氣溶膠生器，它直接使用空氣而不需要壓縮氣體作為動力。在20Pa工作壓力下， 氣流速度為50~2025f3/min時，可產生10~100ug/mL 濃度的多分散性亞微米級油塵氣溶膠。使用的氣溶膠光度計為ATI2H型光度計，動態測量范圍為0.00005~120ug/L，采樣流量為1F3/min(28.3L/min)。

在待測高效過濾器上游一側引入PAO氣溶膠:

對于HVAC系統中的HEPA, 為使氣溶膠到達HEPA時時的濃度均勻，可將氣溶膠直接從系統風機的負壓一側引入，如要從風管中引入，則應在距HEPA至少10倍風管直徑處引入，并盡量減少拐彎(美國環境科學和技術學會)。一般情況下，保持上游氣溶膠達到要求濃度，且濃度波動在一定范圍即可。對于層流罩、超凈臺上的HEPA，氣溶膠直接從系統風機的負壓一側引入。

氣溶膠光度計初始化、設定100%、0％參比標準值:

按照氣溶膠光度計操作要求進行初始化、設定報警值。將UPSTREAM采樣管與上游采樣口相連，測量上游氣溶膠的濃度。按照氣溶膠發生器操作要求調節發生的氣溶膠濃度，使上游氣溶膠濃度達到10~20ug/mL。

掃描檢漏卸下HEPA的散流板，對整個濾器面、濾器與邊框之間、邊框與邊框之間以及邊框與靜壓箱之間的密封進行掃描。掃描時采樣頭距濾器面約1英寸(約2.54cm)，掃描速度不超過5cm/s。掃描按直線來回往復地進行，線條間應重疊。檢測過程中，若有報警聲(即%LEAKAGE(泄漏率)超過0.01%)，表明有泄漏。泄漏處經用硅膠堵漏或緊固以后再進行掃描巡檢。檢查一個過濾器約為5min 左右，在測試的過程中，應經常確認上游氣溶膠的濃度，注意在檢測過程中應帶防護面罩和防護眼罩。

高效過濾器DOP檢漏法結果判定及處理:

高效過濾器泄漏率應小于等于0.01%。若HEPA在檢測過程中， 所有點的%LEAKAGE( 泄漏率%) 都不超過0.01%，則判該HEPA合格，若有一處%超過0.01%，則判為不合格，并將該點標記出來，需修補或更換。高效過濾器濾料泄漏處允許用專用膠水修補，但是單個泄漏處的面積不能大于總面積的1%，全部泄漏處的面積不能大于總面積的5%，否則必須更換。推薦閱讀：風淋傳遞窗  百級潔凈層流傳遞窗    落地式傳遞窗   電動升降式傳遞窗

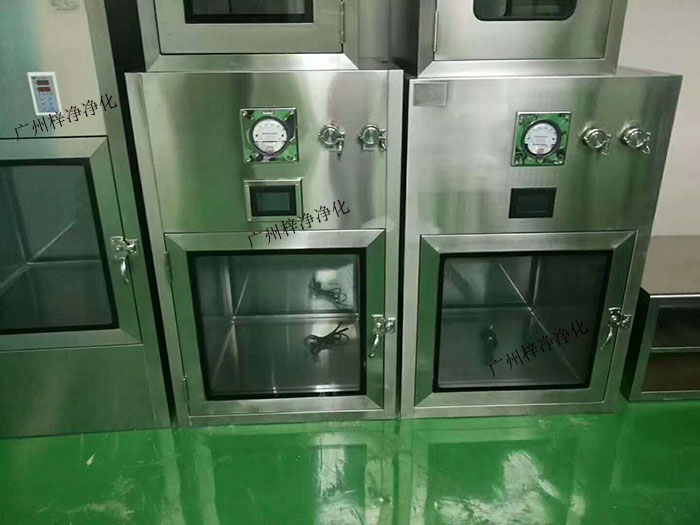

 層流傳遞窗介紹:

風淋式傳遞窗是根據風淋室的型式設計而成，風機迅速的將氣吹出經過高效過濾器變成潔凈的空氣，潔凈的空氣由不銹鋼噴淋噴射出后氣流速度高達20M/S以上，可有效的迅速的清除物體表面附著的塵埃粒子，循環風后經過初效過濾器雙重過濾凈化效果更著，使用性強。

層流傳遞窗一般要求:了解、輸送線傳遞窗

1、層流傳遞窗內的潔凈度要求：B級；

2、內外雙層殼體，內部四周圓弧處理，保證無縫隙連接；

3、采用層流設計，氣流流向采用上送下回模式，底部采用304不銹鋼冷軋板沖孔設計，并設置加強筋；

4、層流傳遞窗過濾器：初效過濾器采用G4，高效過濾器采用H14；

5、風速：經過高效過濾器后出風風速控制在0.38-0.57m/s（在高效出風均流板下方150mm處測試）；

6、壓差功能：顯示過濾器壓差（量程高效0-500Pa/中效0-250Pa），精度±5Pa；

7、控制功能：風機啟動/停止按鈕，配置內置式電子門互鎖；設置紫外燈，設計單獨開關，當兩扇門關上時，紫外燈應出于開啟狀態；設置照明燈，設計單獨的開關；

8、高效過濾器可單獨從上部箱體進行拆卸和安裝，便于維護和更換濾器；

9、在傳遞窗下部設置檢修口，用于風機的檢修；

10、噪聲：傳遞窗正常運行時噪聲<65db；

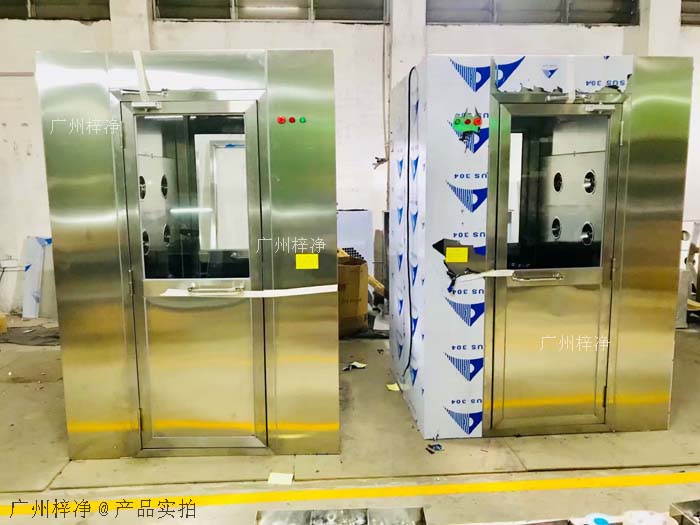

風淋室使用流程詳細說明

風淋室使用過程中如何把握好使用步驟和操作流程式，關系著風淋效果，因此廣州梓凈整理了部門使用情況供大家參考：

一 首先，

1、打開外門，內門上電自鎖，風淋室照明燈點亮，工作指示燈亮，人走進風淋室，關上外門，語音提示：“你好，請站在感應區內”。系統開始檢測是否有人在風淋室，如檢測到有人, 系統即轉入風淋過程2。

2、內外門自鎖，風機起動開始風淋，風淋延時開始倒數10S（設置值）。語音提示：“正在工作，請轉動身體360度”，風淋結束后，啟動延時，延時結束后，內門解鎖，語音提示：“吹淋完畢，請從后門退出”人出內門后，再關上內門。系統返回初始狀態，等待下一次使用。

3、如系統在3秒內檢測風淋室無人時，系統返回待機狀態(紅外檢測繼續工作)。

4、如有人在風淋室，但不在系統感應區內，系統即轉入3.3，當系統一檢測到有人時，系統即轉入風淋過程2。

5、如系統正在工作，有人接觸按鍵開關時，語音提示：“正在工作，請不要隨便觸摸開關”。

6、在風淋完成，內外門解鎖后，此時可從內門或外門退出風淋室。系統在待機狀態5秒內,里面的人在5秒內沒有離開風淋室，系統自動返回初始狀態。

注：在待機狀態99秒內,如系統檢測到有人,內外門自鎖,風淋室開始風淋。

這部分可見：風淋室使用說明書

二、出門（由內 向外走）—從潔凈室到非潔凈室：

1、打開內門，外門上電自鎖，風淋室照明燈點亮，工作指示燈亮，人走進風淋室，關上內門，內外門解鎖。系統開始檢測是否有人在風淋室。

2、如檢測到有人：可以選擇內門出去:打開內門，外門上電自鎖,再關上內門。系統返回初始狀態或選擇外門出去，打開外門，內門上電自鎖,再關上外門。系統返回初始狀態。

3、如檢測不到有人：此時有人打開外門，系統即轉入進門過程3.

此時有人打開內門，系統即轉入出門過程4.

4、如有人在風淋室，但不在系統感應區內，系統即轉入3，當系統一檢測到有人時，系統即轉入2。

5、在出門過程中，如系統檢測到有人已進入風淋室，在內外門解鎖后，里面的人在5秒內沒有離開風淋室，系統自動返回初始狀態。

風淋室可接受非標訂做。

風淋室包括：自動門風淋室、快速卷簾門風淋室、旋轉門風淋室，防爆風淋室、貨淋室、轉角風淋室等等。
